KM-GBP-B-12.7-J過電壓保護器使用說明介紹
一、概述：

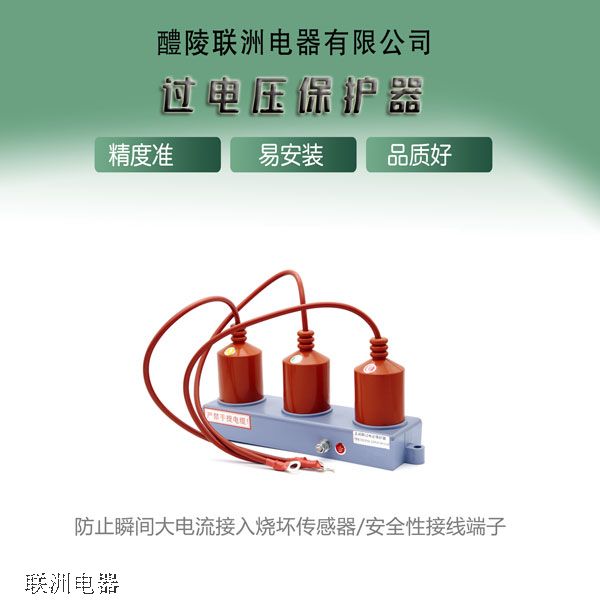

KM-GBP-B-12.7-J過電壓保護器產品為復合絕緣,結構小巧緊湊、整體全封閉成型。選用優質金屬氧化物閥片，工作特性高、安全方便。特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成套開關柜配合使用，或直接安裝在小型箱式變電站內。
二、用途及執行標準：
本KM-GBP-B-12.7-J過電壓保護器產品使用于交流中壓3～66kV電力系統，用于防止主要由真空開關產生的操作過電壓對電力設備的侵害，同時兼有防雷的功能。
三、選型：
用 戶 可 根 據 被 保 護 電 器 設 備 的 不 同 選 用 相 應 的 過 電 壓 保 護 器 ， 電 壓 等 級 有 ：3.3kV、6kV、10kV、35kV等多種規格和用途的產品供用戶選擇。
四、結構特點和安裝尺寸：
KM-GBP-B-12.7-J過電壓保護器采用四星形接法，過電壓保護器Ａ、Ｂ、Ｃ、Ｄ分別采高壓電纜引線，大大縮小了相間距離。由于采用對稱結構，其中任意三個可分別接Ａ、Ｂ、Ｃ三相，另一相接地。
3、6、10kV系統戶內型TBP安裝尺寸 35kV系統戶內型TBP安裝尺寸 電機中性點TBP安裝尺寸
五、接線方式：
六、型號說明：
KM-GBP-B-12.7-J，為電站型，７.６KV電壓，帶計數功能的過電壓保護器，（J：為帶計數器）。
七、用途：
KM-GBP-B-12.7-J過電壓保護器主要用于電廠和工廠用電系統，保護變壓器開關、母線、電動機、發電機、線路、電容器組等電器設備，限制雷電過電壓和操作過電壓，對電器設備起到可靠的保護作用。
使用條件：
1.常規產品正常使用條件如下
（1）環境溫度：-40℃；-±50℃
（2）海拔高度：不超過3000m； 風速不超過35m/s；
（3）電源頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）；安裝場所的空氣中不應含化學腐蝕氣體、蒸汽、爆炸性塵埃
（4）長期施加的工頻電壓不得超過保護器持續運行電壓；對有間隙產品，安裝點短時工頻電壓升高不得超過保護器額定電壓
（5）長期使用于以下異常條件，保護器需特別制作，定貨時應說明
