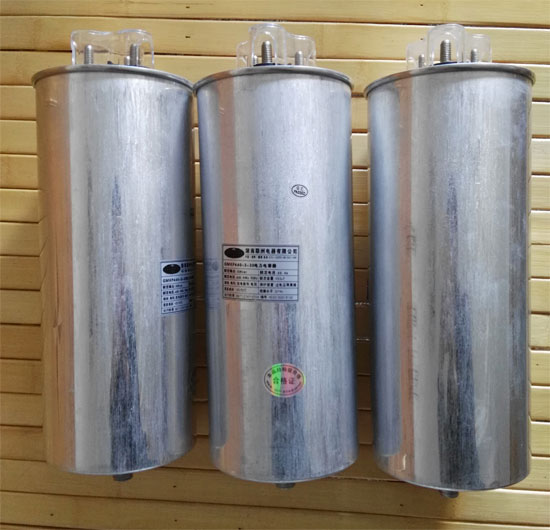

STEC-450-30-3自愈電容器 STEC系列低壓電力電容器
STEC（施泰克）低壓電力電容器是針對功率因數改善和諧波濾波而設計制造的功率型電力電容器，它主要應用于諧波含量高、電壓質量差的工業環境。電容器采用金屬涂層的聚丙烯厚膜作為介質，確保電容器在惡劣環境下高壽命和低損耗，其具備以下幾個特征：
冗余設計的防護層，確保電容器能承載更高過載和峰值電流；
真空生產制造，填充絕緣干燥氣體，確保電容值高穩定性，杜絕局部放電；
電容自愈，即發生瞬時過載或過壓后絕緣自恢復；
電容器單元自切除，STEC低壓電力電容器由多組電容器單元串并聯組成，當某只電容器單元故障后會安全切除，并保持良好的電絕緣性能。
STEC電容器技術參數：
| 項目 | 參數 |
| 過電壓 | 1.1UN/長期；1.15UN /24h |
| 過電流 | 1.5IN/MIN |
| 浪涌電流 | 200IN |
| 電容偏差 | ±5% |
| 損耗 | ≤0.35W/kvar |
| 放電 | 50V/3min |
| 介電強度 | 2500MΩ |
| 絕緣強度 | 2500V |
| 環境溫度 | -25～55℃ |
| 防護等級 | IP20 |
| 冷卻方式 | 自然冷卻或風冷 |
| Z大允許高度 | 2000m |
STEC 規格型號及尺寸：
| 型號 | 容量 | 電壓 | 電流 | 相數 | 尺寸 | ||||
| D | H1 | H2 | H | M | |||||
STEC-260-7.5-1 | 7.5 | 260 | 28.8 | 單相 | 116 | 190 | 174 | 150 | 12 |
STEC-260-10-1 | 10 | 260 | 38.5 | 單相 | 136 | 190 | 174 | 150 | 12 |
STEC-260-11.1-1 | 11.1 | 260 | 42.7 | 單相 | 136 | 190 | 174 | 150 | 12 |
STEC-260-12-1 | 12 | 260 | 46.2 | 單相 | 136 | 190 | 174 | 150 | 12 |
STEC-260-15-1 | 15 | 260 | 57.7 | 單相 | 136 | 260 | 244 | 220 | 12 |
STEC-260-20-1 | 20 | 260 | 76.9 | 單相 | 136 | 310 | 294 | 270 | 12 |
STEC-260-30-1 | 30 | 260 | 115.4 | 單相 | 136 | 310 | 294 | 270 | 12 |
STEC-300-7.5-1 | 7.5 | 300 | 25 | 單相 | 116 | 190 | 174 | 150 | 12 |
STEC-300-10-1 | 10 | 300 | 33.3 | 單相 | 136 | 190 | 174 | 150 | 12 |
STEC-300-11.1-1 | 11.1 | 300 | 37 | 單相 | 136 | 190 | 174 | 150 | 12 |
STEC-300-12-1 | 12 | 300 | 40 | 單相 | 136 | 190 | 174 | 150 | 12 |
STEC-300-15-1 | 15 | 300 | 50 | 單相 | 136 | 260 | 244 | 220 | 12 |
STEC-300-20-1 | 20 | 300 | 66.7 | 單相 | 136 | 310 | 294 | 270 | 12 |
STEC-300-30-1 | 30 | 300 | 100 | 單相 | 136 | 310 | 294 | 270 | 12 |
STEC-450-10-3 | 10 | 450 | 12.8 | △ | 116 | 190 | 174 | 150 | 12 |
STEC-450-15-3 | 15 | 450 | 19.2 | △ | 136 | 260 | 244 | 220 | 12 |
STEC-450-20-3 | 20 | 450 | 25.7 | △ | 136 | 310 | 294 | 270 | 12 |
STEC-450-30-3 | 30 | 450 | 38.5 | △ | 136 | 310 | 294 | 270 | 12 |
STEC-525-10-3 | 10 | 525 | 11 | △ | 116 | 190 | 174 | 150 | 12 |
STEC-525-15-3 | 15 | 525 | 16.5 | △ | 136 | 260 | 244 | 220 | 12 |
STEC-525-20-3 | 20 | 525 | 22 | △ | 136 | 310 | 294 | 270 | 12 |
STEC-525-30-3 | 30 | 525 | 33 | △ | 136 | 310 | 294 | 270 | 12 |
注：外形尺寸僅供參考，具體以公司Z新資料為準。
