XGKF-H1、XGKF-H2、XGKF-H3一次供電方案模擬顯示儀
傳統高壓開關柜在操控方面普遍存在的運行工況無法實時監測，指示元件集成度，智能化程度低等問題，智能操控裝置和開關狀態顯示儀應用在高壓開關柜中，極大地提高了高壓開關柜操控的集成度和智能化。它們之間有什么區別？為什么同樣的開關柜裝智能操控和裝狀態顯示儀的，柜子的造價為什么會不同？來吧，讓我們了解一下，它是如何提高了開關柜運行的安全性和助于智能電網的建設。
而這里介紹的一次供電方案模擬顯示儀集成了一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電電磁閉鎖及溫、濕度控制等多功能于一體，用戶選用時只需提供一次方案圖即可。本產品將取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器等多種控制、指示裝置。如用戶選配通訊功能，還可將所有開關狀態和溫濕度情況上傳至監控中心。
一起來了解一下這個有趣的物件吧：
一、產品功能

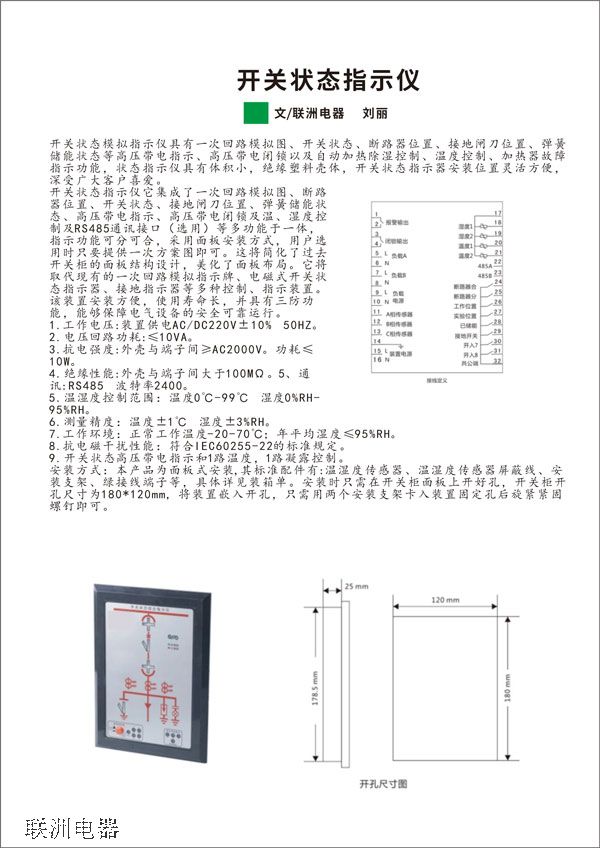

XGKF-H系列開關狀態顯示器是針對電力行業開關柜研制開發的一種新型多功能，模擬動態指示的儀器。XGKF-H系列開關狀態顯示器它以一體化布局配套于開關柜，簡化了過去開關柜的面板結構設計，美化了面板布局。
XGKF-H系列開關狀態顯示器集一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位置、彈簧儲能狀態、高壓帶電閉鎖、溫濕度控制功能于一體，各指示功能也可獨立使用。XGKF-H系列開關狀態顯示器安裝方便、使用壽命長，并具有三防功能，確保電器設備的安全可靠運行。
二、技術指標
電源：AC/DC220V±10% DC110V 50Hz
使用環境：溫度-20℃～+
功耗：＜10W
耐壓強度：外殼與端子間大于AC2000V
絕緣性能：外殼與端子間大于
高壓帶電指示部分：
LED啟輝電壓（KV）：額定相電壓×0.15～0.65
閉鎖啟輝電壓（KV）：相電壓×0.65
溫濕度控制部分：
傳感器路數：一路凝露，一路溫度
邏輯關系：當濕度≥93%RH將要形成凝露時啟動加熱，當溫度≤5℃±
當溫度≥
斷線報警：加熱器發生斷線，報警指示燈亮，報警輸出觸點閉合。
面板的開關有自動和手動兩種狀態，通常設置在自動狀態，此時溫濕度控制邏輯關系
同上，當按下手動開關后，加熱器處于強制加熱狀態。
注：失電狀態下所有的發光指示燈均不亮，以上觸點信號均來自開關設備的輔助觸點。
四、XGKF-H系列開關狀態顯示器功能對照表
型號 | 主要性能 | 主要用途 | 特點 |
XGKF-H1 | 具有開關狀態動態模擬顯示、一次供電方案模擬圖。 | 用于3~35KV戶內開關柜，取代現有的一次回路模擬圖、帶電顯示器。具有斷路器分合閘指示、接地開關指示、自動加熱除濕控制器。適用于中置柜、手車柜、固定柜、環網等多種開關柜。 | 體積 小、抗干擾能力強、高可靠性、量身定做、美觀精致、塑料殼體、具有三防功能。 嵌入深度： 安裝方式：面板式 |
XGKF-H2 | 具有開關狀態動態模擬顯示、帶電顯示及閉鎖接點輸出、具有斷路器儲能/未儲能顯示、一次供電方案模擬圖等功能，側面接線。 | ||
XGKF-H3 | 具有溫濕度控制功能，輸入：一路溫度和一路凝露傳感器，輸出：控制一路加熱器；具有負載斷線報警、開關狀態動態模擬顯示、帶電顯示及閉鎖接點輸出、具有斷路器儲能/未儲能顯示、一次供電方案模擬圖等功能，側面接線。 |
五、使用說明
1、嚴格按照后視端子的功能定義接線，接好以后先校對，再通電。
2、將各開關量輸入端短接一下，觀看對應功能的指示燈是否正常（發光或熄滅）
3、在自動加熱除濕狀態下，用嘴對傳感器哈氣，模擬凝露產生條件，加熱指示燈此時應該亮，同時加熱器輸出觸點閉合（容量5A）。在加熱器啟動條件下，如果加熱器突然有故障產生，那么加熱故障指示燈亮，相應的故障報警觸點閉合輸出。
4、帶電指示器的各輸入端分別接入對應的高壓帶電傳感器，高壓帶電指示燈亮。閉鎖有效，閉鎖燈滅；高壓斷開后，帶電指示燈滅，閉鎖解除，綠燈亮。在XGKF-H系列產品中，三相（A、B、C）任意一相帶電對應的指示亮，閉鎖觸點有效。
六、特別提示
1、在做柜體高壓試驗時，請將傳感器插頭從儀器上拔下，以免損壞儀器和傳感器，待試驗完畢后正確復原。
2、建議溫控器負載配用150W的加熱器。
