XMTA-7000、XMT7000系列溫度控制儀型號定義說明
概述
XMTA-7000、XMT7000系列智能溫度控制器是一種經濟型的智能工業調節儀表，廣泛應用于機械、化工、陶瓷、輕工、冶金、石化、熱處理等行業的溫度、流量、壓力、液位等的自動控制系統。
主要特點
●熱電偶、熱電阻、模擬量、頻率脈沖等多種信號自由輸入，量程自由設置
●軟件調零調滿度，冷端單獨測溫，放大器自穩零，顯示精度優于0.5%FS
●模糊理論結合傳統PID方法，控制快速平穩，先進的自整定方案
●輸出可選:繼電器觸點、邏輯電平、可控硅單相或三相過零和移相觸發脈沖、模擬量，另附二路可定義的報警觸點輸出。
二、主要技術指標
1.輸入
熱電偶KESJTB R N
熱電阻Pt100 JPt100 Cu50
線性信號0-5V 1-5V mV Q
0-10mA 0-20mA 4-20mA
2.基本誤差:輸入滿量程的土0.5%士1個字
3.分辨率:1 °C、
4.采樣周期: 2次/sec
5.報警功能:上限， 下限，上偏差，下 偏差，區間外，區間內
6.報警輸出:繼電器觸點AC250V 3A (阻值)
7.控制輸出:繼電器觸點AC250V 3A (阻值)
邏輯電平: DC 0/12V
過零觸發脈沖:光偶可控硅輸出1A600V
移相觸發脈沖:光偶可控硅輸出1A 600V
0-10mA電流輸出(負荷阻值600N以下)
0-20mA電流輸出( 負荷阻值6000以下)
4-20mA電流輸出( 負荷阻值6000以下)
8.控制方式:模糊PID控制、位式控制
9.電源電壓: AC85-264V(50/60Hz)
(額定100-240V AC)
21.6-26.4V AC(額定24V AC)
21.6-26.4V DC (額定24V DC)
10.工作環境:溫度0-50°C， 濕度<85%RH的無腐蝕性場合，功耗<5VA

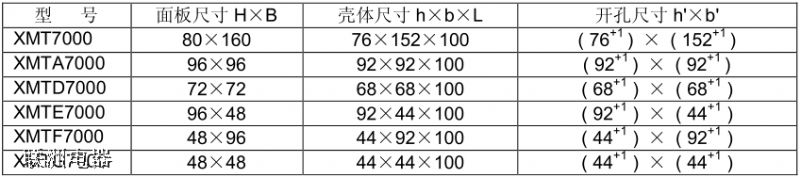

11.面板尺寸: 80X160，160X 80，96X96,72X72，48X96，96X48，48 X 48mm
三、產品確認
請參照下列代碼確認送達產品是否與您指定的型號一致。
產品代碼
XMT①-7②③④
①儀表面板尺寸(高X寬mm)
S: 80X 160 E: 96X48
空: 160X 80 F: 48X 96
A: 96X 96 G: 48X 48
D: 72X72
6 設計序號
②主控控制方式
0二位式
2三位式
4位式PID(繼電器通斷比例輸出)
5位式PID(過零固體繼電器信號輸出)
6可控硅移相觸發脈沖輸出，PID 調節
7可控硅過零觸發脈沖輸出，PID調節
8邏輯電平輸出，PID調節，驅動SSR
③輔助控制方式
0無報警
1 上限輸入值報警
2 下限輸入值報警
3 上下限偏差報警
④輸入信號
1 熱電偶輸入
2 熱電阻輸入
3 mV信號
4 遠傳壓力電阻信號
5 標準電流、電壓信號
