什么是相電流？線電流與相電流的關系圖解
三相電源中流過每相負載的電流為相電流，用IAB、IBC、ICA表示。
對于星型接法的電動機，相電流等于線電流，對于三角形接法的電動機，線電流等于根號3相電流 在星形聯接的負載中，流過端線的線電流等于流過負載的相電流，流過中線的中線電流等于各相電流的矢量和。
在三角形聯接的負載中，相電壓等于線電壓（各相負載兩端的電壓仍稱為相電壓）。一般總是三相負載對稱的才接成三角形接法，此時三個線電流對稱，三個相電流也對稱，線電流等于相電流的“根號3”倍。
如果三相負載不對稱的三角形聯接，則線電流和線電流、相電流和相電流以及線電流和相電流之間的關系要據實計算，計算中要知道各相負載的性質，求得電流、電壓之間的相位差，再按照矢量求和的法則求得線電流和相電流的關系。

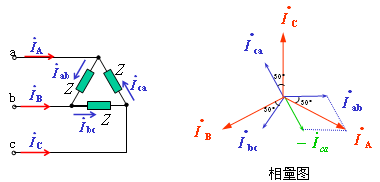

線電流與相電流的關系圖解：
1.星形聯結（Y接）
相電流：各相電壓源中的電流。
線電流：火線(端線)中的電流。
星形聯結（Y接）的（電源或負載）：線電流等于相電流。

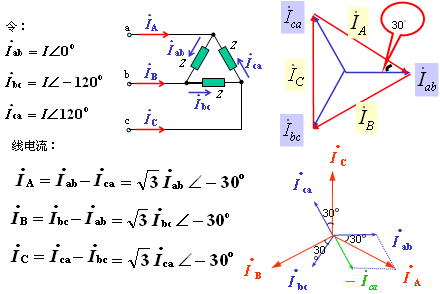

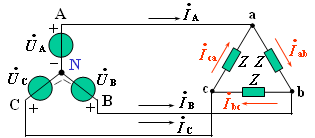

2.Δ接對稱負載線電流和相電流的關系
三相電源對稱，線電壓(即負載相電壓）對稱。
若三相負載對稱，則負載相電流也對稱。
相電流對稱，線電流也對稱。
結論：對△接法的對稱三相電源(負載)：
（1）相電流對稱，則線電流也對稱。
（2）線電流大小等于相電流的倍√3倍，
。
（3）線電流相位滯后對應相電流（用相電流的第一個下標字母標出）30度。
